Модуль искрозащиты WAD-B-MAX
Код товара: 37179
Модуль искрозащиты WAD-B-MAX предназначен для ограничения мощности искры при эксплуатации подключаемого оборудования во взрывоопасных средах.
Комплект поставки
- модуль WAD-B-MAX - 1 шт,
- паспорт (допускается 1 шт до 10 комплектов поставки),
- упаковка - 1 шт.

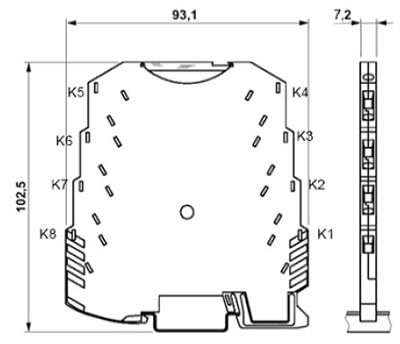

Рис.1. Схема габаритных размеров модуля WAD-B-MAX
| Количество каналов | 3 |
| Тип каналов | Для передачи двуполярного сигнала амплитудой до +/-16В |
| Максимальный ток через барьер | 80мА |
| Максимальное напряжение каждой линии относительно общего провода | 0 ... +/- 24В |
| Величина последовательного сопротивления каналов | 240 Ом +/- 20 |
| Ёмкость каналов на общий провод | |
| Полоса пропускания каналов | 0 - 1 МГц |
| Габариты | 125,5х93,1х7,2 мм |
| Вес | 65 г |
| Корпус и клеммы | Phoenix Contact, литые винтовые зажимные клеммы под сечение провода 0,2 - 2,5 мм |
Эксплуатация
Оптимальными условиями для использования модуля искрозащиты WAD-B-MAX являются:
- Рабочая температура окружающего воздуха для модуля от -40 до +85ºС.
- Относительная влажность 98% при +35ºС.
- Температура хранения от -45 до +9ºС.

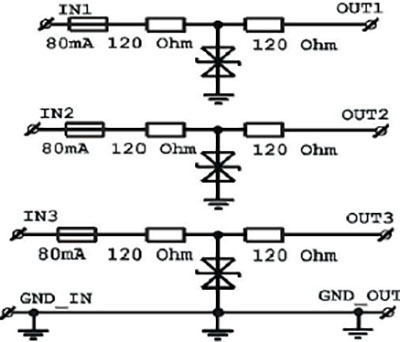

Рис.2. Функциональная схема модуля WAD-B-MAX
| Монтаж |
DIN-рейка
|
| Применение |
Искрозащита
|
| Модификация |
WAD
|
2920.00 ₽ с НДС
