Модуль грозозащиты WAD-G-MAX
Модуль грозозащиты WAD-G-MAX предназначен для защиты наружных цепей электронного оборудования от высоковольтных импульсных перегрузок (грозозащита).
Устройство применяется для безопасного подключения сигнальных линий, интерфейсов и цепей питания электронных устройств, на линии связи которых возможно попадание высоких напряжений по причине атмосферных явлений, повреждений изоляции, и т.п.
Область применения
Устройство применяется для безопасного подключения сигнальных линий, интерфейсов и цепей питания электронных устройств, на линии связи которых возможно попадание высоких напряжений по причине атмосферных явлений, повреждений изоляции, и т.п.
Эксплуатация
Оптимальными условиями для использования модуля WAD-G-MAX являются:
- Рабочая температура окружающего воздуха для модуля от -40 до +85ºС.
- Относительная влажность 98% при +35ºС.
- Температура хранения от -45 до +90ºС.

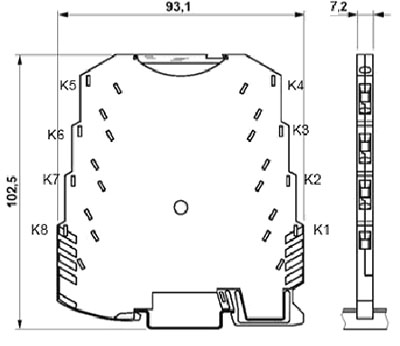

Рис.1. Схема габаритных размеров модуля WAD-G-MAX

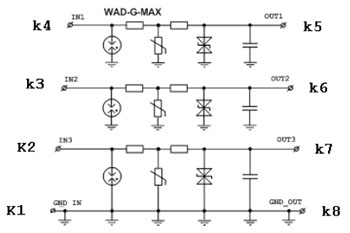

Рис.2. Функциональная схема модуля WAD-G-MAX
| Количество каналов | 3 |
| Тип каналов | Для передачи двуполярного сигнала амплитудой до +/-30В (относительно общего провода) |
| Полоса пропускания каналов: | 0-1МГц |
| Максимальное напряжение каждой линии относительно общего провода | 0 ... +/- 30 В |
| Величина последовательного сопротивления каналов | 90 Ом +/- 20 |
| Выдерживаемый ток разряда длительностью не более 350 мкс | 500 А |
| Выдерживаемый ток разряда длительностью не более 20 мкс | 5 kА |
| Время реакции | меньше 1 нс |
| Ёмкость каналов на общий провод | |
| Полоса пропусканий каналов | 0 - 1 МГц |
| Габариты | 125,5х93,1х7,2 мм |
| Вес | 65 г |
| Корпус и клеммы | Phoenix Contact, литые винтовые зажимные клеммы под сечение провода 0,2 - 2,5 мм |
Комплектация
- модуль WAD-G-MAX - 1 шт
- паспорт (допускается 1 шт до 10 комплектов поставки)
- упаковка - 1 шт
| Монтаж |
DIN-рейка
|
| Применение |
Грозозащита
|
| Модификация |
WAD
|
