Указатель Е125 Гармоника-М

Указатель Е125 Гармоника-М применяется в работе с высоковольтными сетями с компенсированной или изолированной нейтралью для выявления места замыкания на землю. При работе с данным указателем высоковольтные линии находятся под напряжением.

Исполнение

Указатель представляет собой устройство, используемое в процессе поиска неисправностей высоковольтных сетей. С его помощью можно исследовать воздушные сети с напряжением от 6 кВ до 35 кВ, которые владеют компенсированными или изолированными нейтралями. Можно будет определить наличие повреждений типа «фаза-земля».

В устройстве Е125 заложен принцип измерения величины магнитного поля, генерируемого нулевой составляющей одиннадцатой гармоники. Устройство производится в корпусе из прочного пластика и исполнено под управление правой «праворучное» управление.

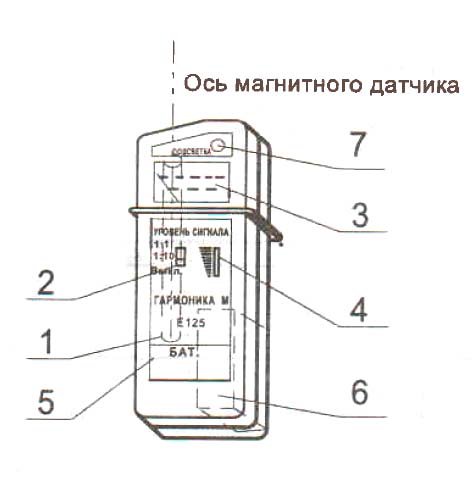

Рис.1. Внешний вид указателя Е125 Гармоника-М, где:

1. магнитный датчик
2. включатель питания и ступеней регулировки
3. стрелочный индикатор
4. ручка резистора плавной регулировки чувствительности
5. кнопка контроля питания
6. батарея Крона"
7. кнопка включателя подсветки

Комплект поставки

• указатель Е125 Гармоника-М - 1 шт;
• паспорт прибора Е125 - 1 шт;
• футляр к прибору Е125 - 1 шт;
• батарея «Крона» к прибору Е125 - 1 шт.

Питание прибора осуществляется от съемного, легко-заменимого элемента питания. На указатель Е125 Гармоника-М предоставляется гарантия в размере 12 месяцев с момента ввода в эксплуатацию, но не более 1,5 года с момента выпуска с производства.

Преимущества

• Малые габариты и вес;
• Простота эксплуатации;
• Высокая точность измерений;
• Возможность применения в тяжелых погодных условиях;
• В приборе предусмотрена подсветка экрана;
• Есть возможность регулирования сигнала;
• Предусмотрена возможность проверки элемента питания.

Эксплуатации

По рабочим и предельным условиям эксплуатации указатель Е125 Гармоника-М относится к группе 2 согласно ГОСТ 22261-94.

Оптимальными условиями для эксплуатации прибора являются:

• Температура окружающего воздуха: -20…+40°С;
• Максимально допустимая влажность воздуха 80% при температуре +25°С;
• Атмосферное давление: 106,7 кПа;
• Расположение прибора в пространстве: произвольное.
