Индикатор короткозамкнутых витков ИКЗ-3
Индикатор короткозамкнутых витков ИКЗ-3позволяет быстро и достаточно точно определить замыкание витков практически всех типов роторов и статоров электроинструмента и оборудования. Прибор не заменим для диагностики как для бытовых так и профессиональных мастеров.
| Наименование | Значения |
|
Управление |
тумблер |
|
Индикатор Красный индикатор |
режим готовности / замкнутость обмотки, Зеленый индикатор - обмотки без замыкания |
|
Калибровка |
автоматическая |
|
Источник питания |
аккумулятор CR2032 ("таблетка") |
|
Физические размеры |
75 × 28 × 16 мм |
|
Материал корпуса |
пластик |
|
Вес |
25 г |
|
Упаковка |
без упаковки |
Особенности
- Функция автокалибровки - прибор автоматически настраивает чувствительность, в т.ц. независимо от заряда АБ
- Модернизация прибора, позволяет длительное использование батареи (3-5 лет)
- Также прибор самонастраивается во-время работы
- Тумблер на два положения (вкл. / выкл.)
- Минимальная рабочая область датчиков, обозначена пазами на корпусе прибора
Порядок работы с индикатором
Проверить любой якорь или статор на межвитковое короткое замыкание можно даже не обладая никакими познаниями в электрике.
- Перед использованием убедиться в отсутствии обрыва обмоток якоря или статора. Для этого достаточно внимательного осмотра коллектора якоря.
- Индикатор направить на паз якоря или статора (минимальная рабочая область обозначена двумя белыми точками с торца прибора). Короткозамкнутый виток в пазу покажет индикатор красного цвета, отсутствие КЗ цвет индикатора зеленый.
- Индикатор короткозамкнутых витков определяет область замкнутых витков от 1 до 800. Минимальная длина пакета якоря или статора 20мм максимальная 300мм.
Простыми словами: для проверки достаточно поднести измеритель короткозамкнутых витков к обмотке, если все хорошо и КЗ нет, то будет светиться зеленая лампочка, в случае КЗ загорится красная, принцип работы идентичен как для якорей, так и для статора.

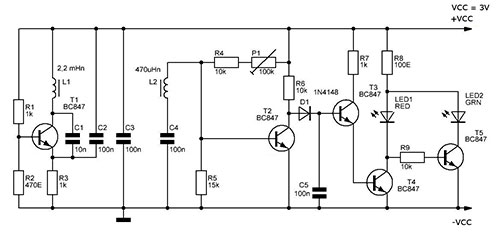

Рис. 1. Схема электрическая индикатора ИКЗ-3

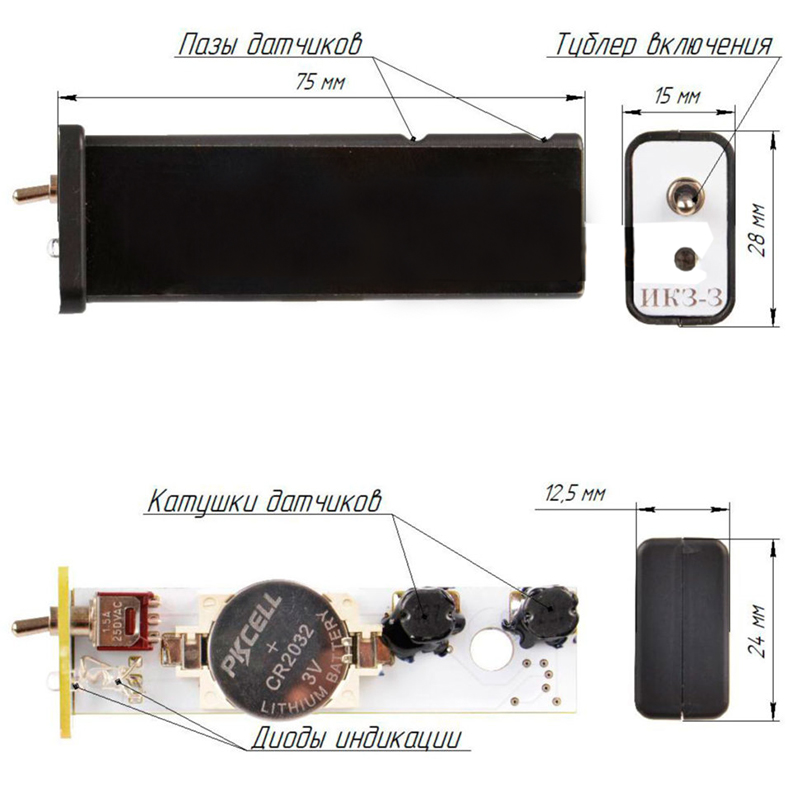

Рис. 2. Габаритная схема индикатора
Видео - пример использования индикатора
Область применения
- Роторы и статоры ручного инструмента, мощностью до 3 кВт
- Якоря и статоры автомобильных генераторов и стартеров
- Катушки реле и другие намотки
- Тороидальные трансформаторы
- Последующая проверка после токарной или иной проточки коллектора на наличие токопроводящего сора (обнаружение мельчайшего фрагмента)
Комплект поставки
- Прибор ИКЗ-3
- Аккумулятор питания (установлен)
| Материал корпуса |
Пластик
|
| Применение |
Ротор и статор
|
| Питание |
Аккумулятор CR2032
|
| Модификация |
ИКЗ
|
| Особенности |
Автоматическая калибровка
|
