Терморегулятор ТУДЭ-8М1
Терморегулятор ТУДЭ-8М1 применяется для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа. В устройство установлены дилатометрические чувствительные элементы в среде, не вызывающей коррозии латуни Л 63 ГОСТ 15527-70.
|
Условное обозначение |
Диапазон регулируемых температур, °С |
Допускаемая основная погрешность срабатывания по шкале задания, % |
Диапазон дифференциала, °С |
Длина чувствительного элемента, мм |
Допускаемая толщина изоляции, мм |
Маркировка взрывозащиты |
|
ТУДЭ-8М1 |
0 – 40 |
4,0 |
4,5-20 |
251 |
50 |
ІР54 |
Работа устройства
Принцип действия устройств основан на пропорциональной разности приращения длин чувствительной трубки и стержня изменению температуры регулируемой среды. Полученное приращение преобразуется в мгновенно возникающее действие контактного механизма, с помощью которого размыкаются (замыкаются) контакты.

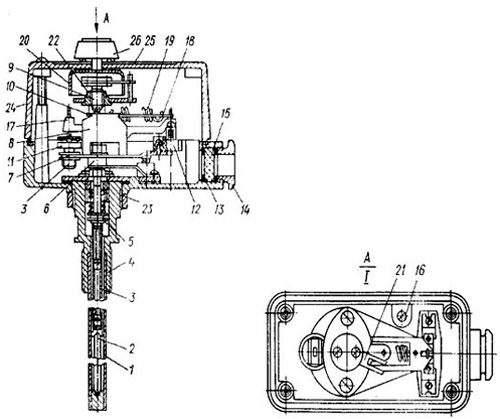

Рис. 1. Схема устройства ТУДЭ-8М1:
1 - трубка чувствительная; 2,5 - стержень; 3 - трубка; 4,6 - втулка; 7 - плата; 8 - устройство контактное; 9 - винт задания; 10 - рычаг; 11 - винт диффернциала; 12 - панель клеммная; 13 - корпус; 14 - гайка; 15 - прокладка; 16 - винт заземления; 17 - рычаг с контактами; 18 - рычаг; 19 - пружина; 20 - тарелка; 21 - поводок; 22 - втулка; 23 - гайка; 24 - крышка; 25 - шкала; 26 - ручка; 1 - крышка; 24 - не показана.
Дилатометрический элемент состоит из чувствительной трубки 1, втулки 4, стержней 2, 5 и трубки 3. На свободном конце стержня 5 крепится плата 7 с контактным устройством 8. Контактное устройство состоит из клеммной панели 12, рычагов с ножевыми опорами 10 и 18, пружины растяжения 19, рычага с контактами 17 и винта дифференциала 11. Контактное устройство 8 крепится на стержне с помощью двух гаек и втулки 6. При изменении температуры регулируемой среды изменяется длина чувствительной трубки l, что вызывает продольное перемещение стержней 2 и 5 совместно с контактным устройством 8. Рычаг 10 упирается в винт задания 9 и замыкает или размыкает контакты. Узел винта задания состоит из винта задания 9 и втулки 22. На винте задания укреплен поводок 21. Своим выступом поводок входит в паз тарелки 20, которая крепится к крышке 24. Корпус 13 крепится к втулке 4 гайкой 23. Поворотом ручки 26 по шкале 25 устанавливают нужную, регулируемую температуру.
| Исполнение | L | l |
| ТУДЭ-8М1 | 368 | 251 |

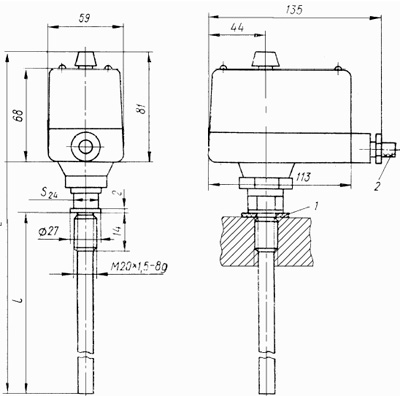

Рис.2. Габаритный чертеж устройства ТУДЭ-8М1
Структура условного обозначения
Терморегулятор ТУДЭ-4М1 маркируются так - ТУДЭ-ХХМ 1 "Х",где
- ТУДЭ - Устройство терморегулирующее дилатометрическое электрическое,
- 8 - номер модификации,
- М1 - индекс модернизации,
- "Х" - тип контактов:
- "Р" - размыкающие,
- "З" - замыкающие.
