Терморегулятор ADC-0510-40
Терморегулятор ADC-0510-40 предназначен для управления приборами обогрева или охлаждения с целью поддержания температуры контролируемых объектов в заданном диапазоне.
Область применения
Цифровое устройство может использоваться в составе систем управления:
- для отопления, охлаждения и вентиляции зданий;
- для систем "теплый пол";
- для систем обогрева крыши и водостоков;
- для отопления теплиц;
- для поддержания температурного режима в инкубаторах;
- для контроля работы технологического оборудования.
| Параметры | Значения |
| Минимальная температура регулирования | -55.0 град. |
| Максимальная температура регулирования | 125.0 град. |
| Максимальная сила тока | 15.0 А |
| Напряжение сети | 220 ~ 240 В |
Габаритные размеры:
|
95.0 мм 66.0 мм 53.0 мм |
| Масса | 0,2 кг |
| Тип монтажа | на DIN-рейку |
Работа устройства
Для измерения температуры объекта используется выносной цифровой датчик температуры на основе микросхемы DS18B20. В пользовательских настройках устанавливаются:
- режим работы устройства («Нагрев», «Охлаждение», «Контроль», «Оттаивание»);
- значение требуемой температуры объекта;
- значение зоны нечувствительности температуры.
Все настройки сохраняются при отключении питания. Дополнительно в настройках можно задать ограничения на диапазон регулировки температур для защиты от случайной установки недопустимо высоких или низких значений.
При неисправности датчика устройство может переходить в режим работы с фиксированной мощностью нагрузки (например, для защиты системы отопления от замерзания).
Цифровой датчик является самостоятельным изделием и не входит в комплект поставки.

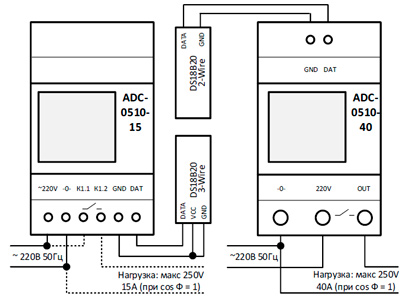

Рис.1. Чертеж подключения терморегулятора ADC-0510-40
