Вакуумметр точных измерений ВТИ-У2
Вакуумметр ВТИ-У2 предназначен для точных измерений вакуумметрического давления, некристаллизующихся жидкостей, пара, газа, кислорода, ацетилена, хладонов.
Особенности
Измеряемая среда должна быть неагрессивна, по отношению к медным сплавам. Для агрессивной среды применяется серия приборов из нержавеющей стали – группы: аммиачные; коррозионностойкие.
Вакуумметр ВТИ-У2 в стандартном исполнении изготовлен из следующих материалов: корпус – из стали, стекло – техническое, механизм и штуцер – латунный сплав.
Чувствительный элемент прибора – трубка Бурдона. Она реагирует на изменение давления.

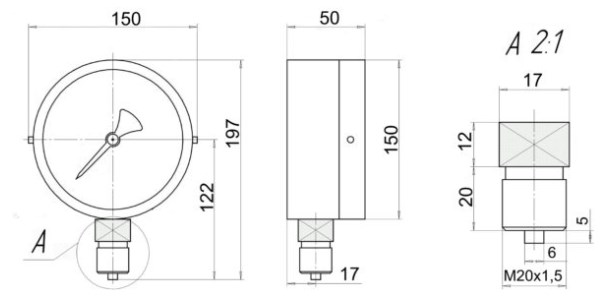

Рис.1 Схема габаритных размеров Вакуумметра ВТИ-У2
|
Исполнение корпуса |
РШ, без фланца |
|
Диаметр корпуса, мм |
150 |
|
Резьба соединяющего штуцера |
М20х1,5 |
|
Класс точности |
0,4; 0,6; 1,0 |
|
Степень защиты |
IP 40 |
|
Виброзащищенность по ГОСТ 12997-84 |
L3 |
|
Устойчивость к климатическим воздействиям по ГОСТ15150-69 |
У2, но от -50 до +60 °С для кл. точности 0,6; 1,0 и У3, но от -30 до +50 °С для кл. точности 0,4 |
|
Пределы измеряемого давления, МПа |
От -0,1 до 0 |
|
Материал корпуса |
Алюминиевый сплав |
|
Штуцер, трубчатая пружина |
Латунь, бронза |
|
Трибко-секторный механизм |
Бронза, латунь, нержавеющая сталь |
|
Стекло |
Техническое |
|
Средний срок службы изделия |
12 лет |
|
Гарантийный срок эксплуатации |
1 год |
|
Масса, не более |
1,5 кг |
