Контур запирающий ЗК-4
Контур запирающий ЗК-4 для ослабления шунтирующего действия силовых трансформаторов, тяговых подстанций и разъединителей на высокочастотный канал поездной радиосвязи, организованной по проводам электроснабжения.
Исполнение
Контуры включают непосредственно между проводами продольного электроснабжения и фидерами, которые идут на устройства, со стороны которых могут возникать радиопомехи.
Контуры конструктивно представляют собой резонансный LC контур, настроенный на частоту канала поездной радиосвязи 2130 кГц.

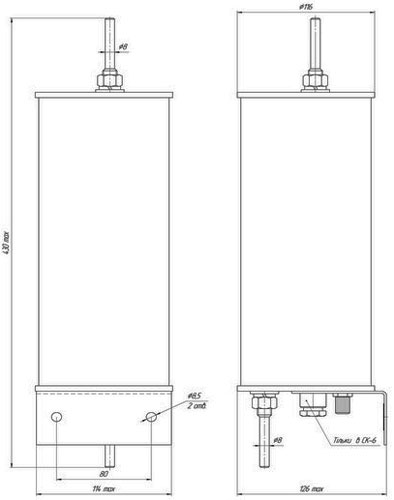

Рис.1 Габаритные размеры контура ЗК-4
Комплект поставки
- Контур ЗК-4 - 1шт,
- Зажим - 1 шт,
- Паспорт - 1 экз.
|
Наименование параметров |
Значение параметров |
|
|
Контур ЗК-4 |
||
|
Индуктивность, мкГн |
15,0 ± 1,5 |
|
|
Добротность, не менее |
100 |
|
|
Частота резонанса, кГц |
2130 ± 10,65 |
|
|
Сопротивление на частоте резонанса, кОм, не менее |
15 |
|
|
Сопротивление постоянному току, Ом, не более |
0,02 |
|
|
Предельно допустимый ток нагрузки, А, не более |
32 |
|
|
Масса контуров |
3,2 кг | |
| Масса контуров в упаковке | 3,3 кг. | |
| Габарит контуров в упаковке | 430х130х140 мм | |
| Применение |
Ослабление шунтирующего действия
|
| Тип |
Контур
|
| Модификация |
ЗК
|
