Блок реле утечки РУ-127/220МК
Блок реле утечки РУ-127/220 предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 127 и 220 В с изолированной нейтралью трансформатора.
Блок защиты встраивается в распределительное устройство шахтных источников питания типа ИПШ, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий.
Устройство и принцип действия
Реле утечки выполнено в виде блока, устанавливаемого во взрывозащищенные корпуса шахтных источников питания типа ИПШ.
Реле утечки выполнено двухканальным на напряжения 127 и 220 В.
Каждый канал селективно воздействует на цепи управления контакторов источника питания.
Конструктивно блок выполнен в виде пластмассового корпуса, на основании которого крепятся печатные платы с элементами и штепсельный разъем, для подключения блока к источнику питания.

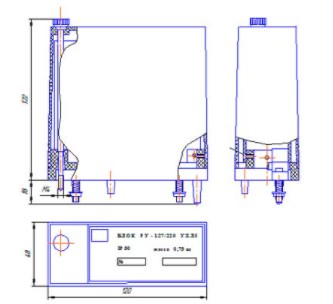

Рис.1 Схема габаритных размеров реле утечки РУ-127/220

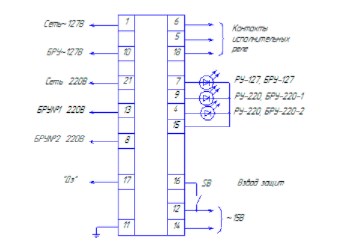

Рис.2 Схема соединений реле РУ-127/220
Функциональность
Электрическая схема реле утечки РУ-127/220 обеспечивает:
- предварительный контроль сопротивления изоляции двух присоединений и подачу напряжения на контролируемые присоединения;
- непрерывный контроль сопротивления изоляции двух присоединений под рабочим напряжением 127 и 220В и защиту от токов утечек на землю;
- селективную световую сигнализацию о срабатывании исполнительных реле при снижении сопротивления изоляции контролируемой цепи ниже допустимого значения.
| Параметры | Значения |
| Номинальное напряжение питания блока, В | 15 |
| Диапазон изменения рабочего напряжения, от номинального | от 85% до 110% |
| Номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, В | 127 / 220 |
| Сопротивление срабатывания при симметричной трехфазной утечке, кОм на фазу, не менее: | |
| при напряжении сети 127 В | 10±2 |
| при напряжении сети 220 В | 24±4 |
| Сопротивление срабатывания при однофазной утечке, кОм, не более: | |
| при напряжении сети 127 В | 3,3±0,8 |
| при напряжении сети 220 В | 9±1,2 |
| Сопротивление срабатывания в режиме предупредительного контроля изоляции, кОм, не менее | сопротивления срабатывания аппарата в режиме реле утечки |
| Изменение емкости сети, мкФ на фазу | от 0 до 1,0 |
| Величина длительного тока утечки при изменении емкости сети от 0 до 1,0 мкФ на фазу, А, не более | 0,025 |
| Собственное время срабатывания блока реле утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу, с, не более | 0,1 |
| Сопротивление автоматической деблокировки в режиме предупредительного контроля и блокировки, от сопротивления срабатывания, %, не более | 150 |
| Средний срок службы до списания, лет, не менее | 5 |
| Потребляемая мощность, Вт, не более | 5 |
| Габариты аппарата защиты, мм | 125х120х48 |
| Масса аппарата защиты кг, не более | 0,73 |
Эксплуатация
Блоки РУ-127/220 предназначены для эксплуатации в следующих условиях:
- температура окружающего воздуха от -10 до +65 °С;
- относительная влажность окружающей среды до 100% при температуре +35 °С;
- вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
- высота над уровнем моря не более 1000 м;
- рабочее положение в пространстве — изменение угла наклона в любую сторону относительно вертикальной оси не более 90;
- вид обслуживания - периодический контроль исправности блока реле утечки.
Порядок подключения
С помощью вилки соединителя Х1 происходит подключения блока к схеме аппарата (рисунок) дополнительного заземлителя, который находится не менее чем в 5 метрах от основного.
