Блок регуляторов уровня выходного сигнала БРП01
Блок регуляторов уровня выходного сигнала БРП01 используется для регулировки громкости в зонах оповещения (ответвлениях одной зоны) с суммарной мощностью громкоговорителей не более 160 Вт.
| Количество входов в базовой конфигурации | 1 |
| Максимальное количество входов | 6 |
| Максимальное количество выходов | 6 |
| Максимальная регулируемая одним регулятором мощность, Вт, не более | 160 |
| Номинальное входное напряжение, В | 100 |
| Габаритные размеры, мм, не более | 483 x 88 x 440 |
| Занимаемое место в коммутационном шкафу, юнитов | 2 |
| Масса, кг, не более | 15 |
Работа
Подключается после усилителей мощности, до или после блока коммутации и контроля, в зависимости от особенностей конфигурации оборудования. Базовая конфигурация блока предусматривает только наличие одного входа от источника усиленного звукового сигнала. Количество дополнительных входов (при необходимости таковых), количество выходов и мощности регуляторов для каждого выхода в отдельности, определяется в зависимости от особенностей конфигурации в процессе проектирования или оформления заказа. Методика записи марки блока с учетом переменных значений изложена в прайс-листе. Внешний вид блока может меняться в зависимости от его конфигурации.

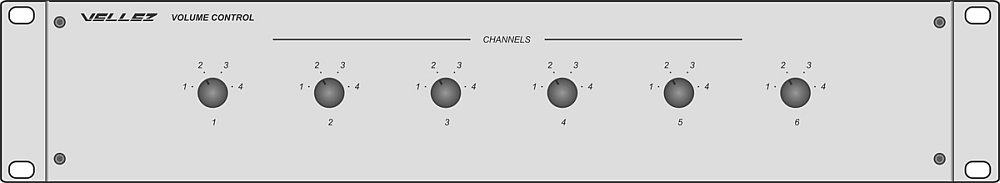

Рис.1 Передняя панель блока БРП01

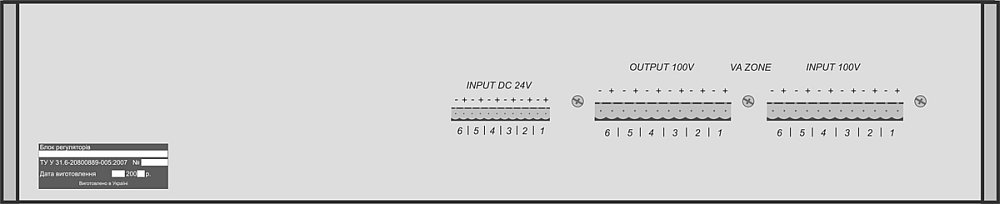

Рис.2 Задняя панель блока БРП01
| Номинальное напряжение |
100 В
|
| Шумовая мощность |
160 Вт
|
| Количество зон обслуживания |
6
|
