Пускатель бесконтактный ПБР-31

Пускатель бесконтактный реверсивный трехфазный ПБР-31 предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются трехфазные электродвигатели (ЭД) типов АОЛ, 4А, ДСР и ДСТР, эксплуатируемые вне жилых домов и не связанные с их электрическими сетями.

Конструкция

Пускатель конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата прибора, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстие в передней панели корпуса.

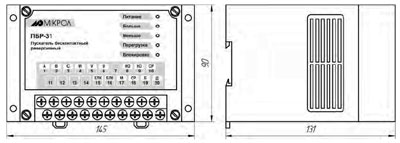

Рис.1. Внешний вид и габаритные размеры ПБР-31

Работа устройства

Пускатель ПБР-31 предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются трехфазные электродвигатели.

Прибор состоит из двух половинок литого ударопрочного пластмассового корпуса. Внутри корпуса размещена несущая плата с печатным монтажом. На задней стенке прибора установленные захваты для монтажа на DIN рельс. На передней панели расположены две клеммные колодки для подключения пускателя к внешним цепям, а также светодиодные индикаторы "Питание", "Больше", "Меньше", "Перегрузка", "Блокировка". Свечение индикатора "Питание" указывает на наличие входного напряжения, "Больше" – на срабатывание ключа "больше", "Меньше" – на срабатывание ключа "меньше", "Перегрузка" – на перегрузку электродвигателя по току, "Блокировка" – на блокировку пускателя на замыкание ключей "больше", "меньше".

Входным сигналом пускателя является напряжение отрицательной полярности, подаваемое относительно контакта 18 на вход "меньше" (контакт 17) или вход "больше" (контакт 19). Обозначение "меньше" или "больше" приняты условно. Если пускатель подключается к двигателю с мощностью более 0,5 кВт, то необходимо наличие перемычки JP1 (см. рис. 2.1). Для осуществления управления пускателем с помощью ключей в пускателе имеется источник напряжения, положительный потенциал которого выведен на клемму 18, отрицательный - на клемму 20. Пускатель защищен от одновременного отпирания всех триаков, вызванного подачей напряжения на оба входа, или быстрым реверсом напряжения управления.

Пускатель исключает замыкание выходных бесконтактных ключей при наличии входного сигнала "блокировка".

Пускатель ПБР-31 содержит схему защиты электродвигателя от перегрузки. Схема защиты обеспечивает отключение электродвигателя механизма при выходе рабочего органа механизма на упор либо при заклинивании его в промежуточном положении. Приведение пускателя в исходное положение после срабатывания защиты осуществляется автоматически, если выходные контакты узла защиты блокированы с цепями "пуск/стоп" – то ручным пуском.

В пускателе наличествует один релейный выход (клеммы 8-10), контакты которого переключаются в случае перегрузки электродвигателя по току.

Пускатель рассчитан на подключение электродвигателей различной мощности, поэтому предусмотрена регулировка тока срабатывания защиты изменением положения движка потенциометра R20 (Уст. Iн), расположенного на плате внутри прибора. В пускателе предусмотрена возможность отключения узла защиты от перегрузки с помощью перемычки JP2 .

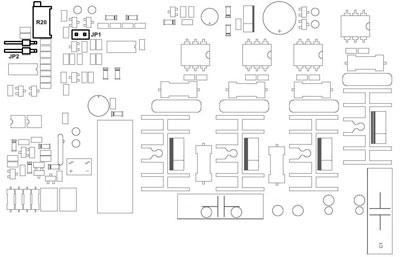

Рис.2. Схема расположения перемычек и органов управления ПБР-31
