Датчик движения MotionProtect
Датчик движения MotionProtect — беспроводной датчик обнаружения движения, предназначенный для использования внутри помещений. Работает до 5 лет от комплектной батареи, следит за участком радиусом в 12 метров, умеет игнорировать животных, но с первого шага опознает человека.
MotionProtect работает в составе системы безопасности Ajax, подключаясь по защищенному протоколу Jeweller к хабу. Дальность связи — до 1700 метров при отсутствии преград. Также датчик может использоваться в составе сторонних охранных централей благодаря модулям интеграции uartBridge или ocBridge Plus.
Датчик настраивается через приложение Ajax на iOS,Android, macOS и Windows. Обо всех событиях пользователя уведомляют push-нотификации, SMS-сообщения и звонки (если включены).
|
Чувствительный элемент |
PIR-сенсор |
|
Дальность выявления движения |
До 12 м |
|
Углы обзора датчика движения (Г/В) |
88,5° / 80° |
|
Скорость обнаружения движения |
От 0,3 до 2 м/с |
|
Опция игнорирования животных |
Есть, вес до 20 кг, рост до 50 см |
|
Защита тампером |
Есть |
|
Диапазон частот |
868,0 – 868,6 МГц или 868,7 – 869,2 МГц в зависимости от региона продажи |
|
Совместимость |
Работает с хабами Ajax, ретрансляторами, ocBridge Plus, uartBridge |
|
Максимальная мощность радиосигнала |
До 20 мВт |
|
Модуляция радиосигнала |
GFSK |
|
Дальность радиосигнала |
До 1700 м (при отсутствии преград) |
|
Питание |
1 батарея CR123A, 3В |
|
Срок работы от элемента питания |
До 5 лет |
|
Способ установки |
Внутри помещений |
|
Диапазон рабочих температур |
От -10°С до +40°С |
|
Рабочая влажность |
До 75% |
|
Размеры |
110 × 65 × 50 мм |
|
Вес |
86 г |
|
Срок службы |
10 лет |
Принцип работы
Тепловой PIR-сенсор датчика MotionProtect выявляет вторжение в охраняемое помещение, обнаруживая подвижные объекты с температурой близкой к температуре человеческого тела. Причем датчик может игнорировать домашних животных — достаточно выставить подходящую чувствительность в настройках.
Когда MotionProtect Plus выявляет движение, он дополнительно проводит радиочастотное сканирование помещения, страхуясь от срабатывания на тепловые помехи: потоки воздуха от разогретых солнцем штор и жалюзи, работающих тепловентиляторов, камина, кондиционера и др.
Сработав, поставленный на охрану датчик моментально передает сигнал тревоги на хаб, активируя подключенные к хабу сирены, уведомляя пользователя и охранную компанию.
Если перед постановкой системы на охрану датчик обнаружил движение, он станет на охрану не мгновенно, а при следующем опросе хабом.

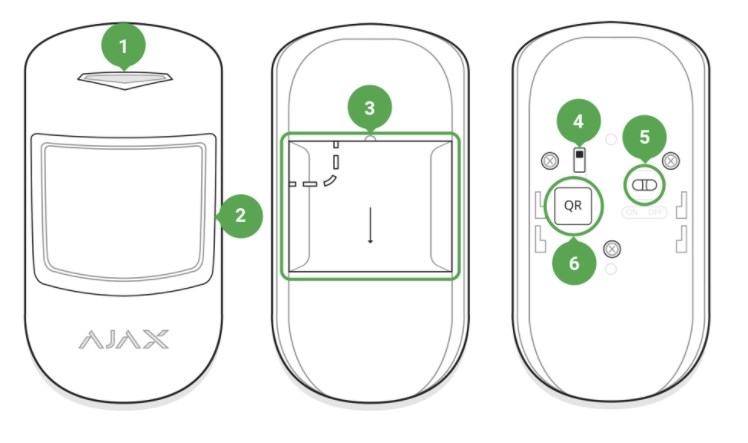

Рис.1 Схема функциональных элементов
- Световой индикатор
- Линза датчика движения
- Крепежная панель SmartBracket (перфорированная часть необходима для срабатывания тампера при попытке оторвать датчик от поверхности)
- Кнопка тампера
- Выключатель устройства
- QR код
Комплектация
- MotionProtect
- Крепежная панель SmartBracket
- Элемент питания CR123A (предустановлен)
- Монтажный комплект
- Руководство по эксплуатации
