Дискретный вывод WAD-DIO24-ECO-24R
Дискретный вывод WAD-DIO24-ECO-24R предназначен для ввода-вывода дискретных электрических сигналов, их обработки и обмена данными с главным вычислителем сети (компьютером) по линиям последовательного трехпроводного интерфейса RS485.
Конструктивное исполнение
В своём составе модуль имеет: загрузчик прошивок, 24 канала ввода-вывода, DC/DC преобразователь для питания гальванически развязанных частей, интерфейсную часть, а также может оснащаться разными типами плат индикации (LED, семисегментные индикаторы) и клавиатуры.
Корпус модуля выполнен из высококачественного ударопрочного пластика, отличается надёжностью, высокой точностью изготовления, термостойкостью, отличным дизайном. Устанавливается на DIN-рейку.
Комплект поставки
- Дискретный вывод WAD-DIO24-ECO-24R - 1 шт,
- Паспорт - 1 экз,
- Упаковка - 1 шт.
| Количество каналов | 24(нормально разомкнутые) |
| Гальваноразвязка | Групповая 1,5кВ (2,5кВ) |
| Максимальный коммутируемый ток | 5A |
| Максимальное коммутируемое напряжение | До 250В |
| Контроллер исправности системы | В случае отсутствия запросов хоста более чем установленное значение таймаута, контроллер устанавливает выходы в указанное состояние. Время таймаута и состояния каналов конфигурируется. |
| Габариты | 155,5х90х56,5 мм |
| Масса | 350 г |
| Клеммы | Винтовые зажимные клеммы под сечение провода 0,2 - 2,5 мм |
| Связь | RS485, простокол Modbus RTU |
| Потребляемая мощность | не более 6,5 Вт при максимальной нагрузке |
| Питание | постоянное напряжение от 10 до 30 В |
Работа устройства
Модуль состоит из следующих узлов: блок питания, каналы ввода-вывода, микроконтроллер и цепи формирования сигналов интерфейса RS485. Опционально может быть установлена плата индикации и клавиатуры.
Количество каналов и их типы определяются индивидуально при заказе - либо вход, либо выход. Эти характеристики закладываются аппаратно на этапе изготовления. Каналы дискретного ввода могут работать с потенциальными уровнями постоянного и/или переменного напряжения или в режиме «Сухой контакт».
Каналы дискретного вывода представляют собой либо открытый коллектор (Imax=500mA), либо нормально разомкнутое реле с коммутируемым током до 5А и напряжением до 250В.
Схема светодиодной индикации предназначена для контроля значения канала. Для дискретных входов:
- светодиод выключен – логический ноль (удаленный контакт разомкнут)
- светодиод включен – логическая единица (удаленный контакт замкнут)
- светодиод мерцает – обрыв линии
Для дискретных выходов:
- светодиод выключен – реле разомкнуто
- светодиод включен – реле замкнуто
Со стороны интерфейса RS485 значения всех каналов доступны для чтения/записи по
- протоколу Modbus RTU. Адрес устройства и скорость обмена настраиваются с помощью
- программы АКОН Администратор и сохраняются в Flash.

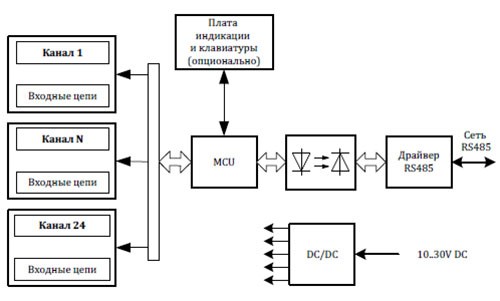

Рис.1. Структурная схема модуля WAD-DIO24-ECO-24R
| Номинальное напряжение |
24 В
|
| Монтаж |
DIN-рейка
|
| Материал корпуса |
Ударопрочный пластик
|
| Потребляемая мощность |
6 Вт
|
| Модификация |
WAD
|
| Особенности |
24 канала
|
