Блок контроля сопротивления БКС-3.2
Блок контроля сопротивления БКС-3.2 предназначен для контроля одного или двух уровней электропроводных жидких и сыпучих сред (воды, породы, руды, угля и т.д) при помощи соответственно одного или двух электродных датчиков уровня ДУ.
Область применения
Блок устанавливается вне взрывоопасных опасных зон помещений и наружных установок. Датчик уровня соответствует требованиям ГОСТ 22782.5-78 и имеет маркировку «Exia IIСТ6» в комплекте с БКС-ЗИ. Датчик предназначен для установок во взрывоопасных зонах помещений и наружных установок согласно гл. УП-З «Правила устройства электроустановок (ПУЭ) » и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах. Блок может работать и от других серийно выпускаемых контактных датчиков, удовлетворяющих выше указанным требованиям.
Комплект поставки
- Блок БКС-3.2 - 1 шт,
- Датчик - 2 шт,
- Паспорт - 1 экз,
- Упаковка - 1 шт.
| Параметры | Значения |
| Номинальное напряжение сети | 220 В (По договору с заводом 110,127,380 В) |
| Допустимое отклонение напряжения | -15...+10 % |
| Частота | 50,60 Гц |
| Диапазоны контролируемых сопротивлений, не уже пределов | 0...300 - 0...6300 кОм |
| Мощность потребления | не более 5 ВА |
| Количество контактов блока | замыкающих 1шт, переключающих 2шт |
| Напряжение, коммутируемое контактами | не более 220 В, или 380 В (при двух переключающих контактах) |
| Коммутируемый ток | не более 4 А |
| Наработка на отказ | не менее 15000 часов |
| Срок службы | 6 лет |
| Масса | блока 1,1 кг датчика 0,6 кг |
Конструктивное исполнение

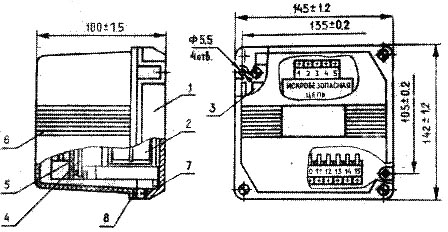

Блок контроля сопротивления БКС-3.2 состоит из: основания (1), на котором крепятся трансформатор (2), реле (3), печатная плата (4), клеммная панель (5), крышка (6). Уплотнительные прокладки (7,8) обеспечивают пыле- и влаго- защиту блока.
Блок работает следующим образом. Когда бункер заполняется, измерительный электрод касается материала, в цепи датчика от оперативного источника начинает протекать постоянный ток; который усиливается и при достижении задаваемого порога вызывает срабатывание реле. При контроле среды в атмосфере высокой влажности лучше пользоваться первым диапазоном, установив резистором «Настройка» минимальную чувствительность, а при контроле уровня сухой породы» руды, угля необходимо работать на втором диапазоне.
Наличие охранного кольца в датчике дает возможность отстроиться от ложных срабатываний, обусловленных токами утечки по поверхности изоляции в датчике.
После срабатывания блока, при касании измерительного электрода верхнего уровня, его отключение произойдет после того, как уровень в бункере понизится ниже электрода нижнего уровня.
При работе блока с серийно выпускаемым контактным датчиком, устанавливается минимальная чувствительность.
Рис.1. Схема блока БКС-3.2
