Фазоуказатель А5001
Фазоуказатель А5001 предназначен для определения порядка чередования фаз в трехфазных цепях переменного тока.
Работа устройства
Фазоуказатель выполнен в пластмассовом корпусе с возможностью реечного крепления. Подключение к трехфазной сети осуществляется с помощью клеммного соединителя.
На крышке фазоуказателя расположено три светодиодных индикатора (СДИ) - «А», «В», «С», которые используются для определения чередования фаз, обрывов или перекоса фаз.
При последовательном включении СДИ «А», «В», «С» (в направлении, указанном стрелкой на крышке фазоуказателя) порядок чередования фаз соответствует обозначениям зажимов.
При последовательном включении СДИ «С», «В», «А» (в направлении, обратном к указанному стрелкой на крышке фазо-указателя) порядок чередования фаз противоположный обозначениям зажимов.
Постоянное включение СДИ «А» или «В» или «С» происходит при отсутствии (обрыве) сигналов в каналах фазы А, В и С соответственно.
Последовательное включение СДИ «А», «В» соответствует искаженным сигналам фаз А и В (смещение по фазе или замыкание фаз А и В). Аналогично последовательное включение СДИ «В», «С» соответствует искаженным сигналам фаз В и С, последовательное включение СДИ «А», «С» соответствует искаженным сигналам фаз А и С.

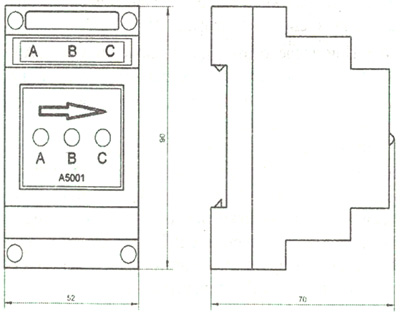

Рис.1 Габаритный чертеж фазоуказателя А5001
| Наименование параметра | Значение |
| Напряжение, В | 5-600В |
| Частота тока, Гц | 40-100 |
| Время непрерывной работы | неограниченно |
| Потребляемая мощность при напряжении 220В и частоте 50Гц, ВА | 7 |
| Рабочее положение в пространстве | произвольное |
| Средний срок службы, лет | 12 |
| Масса, кг не более | 0,12 |
| Габаритные размеры, мм | 52х90х70 |
Порядок подключения
- В случае транспортирования фазоуказателя в условиях повышенной влажности или низких температур выдержать его в течение 24 ч и убедиться в отсутствии механических повреждений.
- Установить фазоуказатель в рабочее положение.
- Подключить фазоуказатель к трехфазной электрической цепи (обесточенной) с напряжением, соответствующим номинальному (от 50 до 600 В).
- Если напряжение в контролируемой сети отличается от номинального, то подключение фазоуказателя к цепи проводить через трехфазный либо однофазные трансформаторы напряжения.

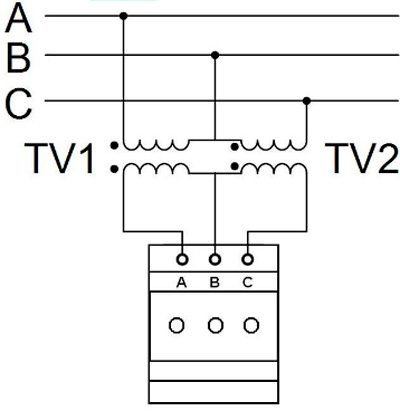

Рис.2. Схема подключения фазоуказателя А5001 через однофазные трансформаторы напряжения
- Подключение трансформаторов напряжения проводить в соответствии с их маркировкой. Подключение фаз на вторичных обмотках трансформаторов должно соответствовать последовательности подключения первичных обмоток.
