Датчик-реле Д231ВМ-01
Датчик-реле Д231ВМ-01 предназначен для контроля сигнализации и двухпозиционного регулирования величины разности давлений жидких и газообразных, неагрессивных к стали и латуни сред вязкостью не более 0,8 Па.с (8 П).
Конструктивное исполнение
Датчик-реле Д231ВМ-01 состоит из следующих основных узлов:
- чувствительного элемента;
- передаточного механизма;
- задатчика (пружины);
- узла настройки;
- переключающего устройства;
- вводного устройства.
Чувствительная система крепится к литому алюминиевому корпусу, внутри которого находятся передаточный механизм, задатчик и узел настройки. Переключающее устройство крепится внутри пластмассовой камеры, соединенной с корпусом прибора. Вводное устройство служит для подсоединения к прибору внешних электрических цепей.
Срабатывание (размыкание или замыкание) контактов происходит при изменении разности давлений на величину зоны возврата от значения, заданного уставкой по шкале.

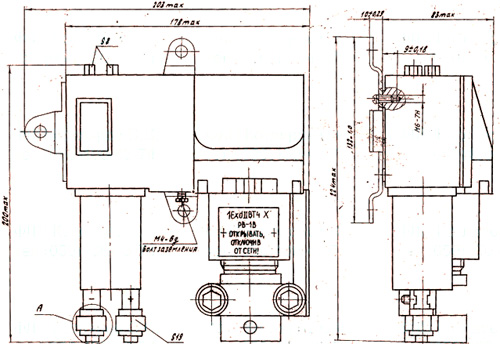

Рис.1. Схема габаритных размеров датчика-реле Д231ВМ-01
| условное обозначение |
МПа (кгс/см2) | ||||
| Пределы уставок |
Зона возврата | Основная погрешность, не более |
Разброс срабатываний, не более |
||
| min | max | ||||
| Д231ВМ-01 | от 0,02 (0,2) до 0,25 (2,5) | 0,04 (0,4) | 0,12 (1,2) | ±0,01 (0,1) | 0,005 (0,05) |
|
Пределы уставок |
0,02 (0,2) до 0,25 (2,5) |
|
Зона возврата |
0,04 (0,4) - 0,12(1,2) |
|
Основная погрешность, не более |
±0,01 (0,1) |
|
Разброс срабатываний, не более |
0,005 (0,05) |
|
Габариты |
178х200х83 |
|
Масса, кг |
2,5 |
|
Коммутируемый ток |
0,1 - 6 А при напряжении 220 В, 50(60) Гц |
|
Минимальный ток |
0,1 А, при нагрузке постоянного тока до 60 Вт и напряжении до 24 В |
Область применения
Датчик-реле Д231ВМ-01 предназначен для работы в холодильных установках угольных шахт, опасных по газу (метану) или пыли, взрывоопасных зонах всех классов помещений и наружных установках в соответствии с маркировкой взрывозащиты и гл.7.3 ПУЭ (изд.6), а также других нормативно-технических документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Устройство Д231ВМ-01 имеют взрывобезопасный уровень взрывозащиты с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировку «РВ-1В», «1ЕхdIIВТ4Х» по ГОСТ 12.2.020-76.
Датчики-реле разности давлений по защищенности от воздействия пыли и воды соответствуют исполнению IР67 по ГОСТ 14254-80.
| Номинальное напряжение |
220 В
|
| Применение |
Жидкие и газообразные среды
|
| Взрывозащита |
Да
|
| Модификация |
Д231
|
